自己动手08款（07-11款）本田CR-V安装Honda Access原厂导航和后视

    暂时不剪插头，先测试再重新好好接线。

    本来以为线接好了，但是不管怎么测试，视频就是不显示，琢磨来琢磨去总想不通。于是一个在百度上搜索机头背后的针脚定义名称，在搜索到"CCD ADPT"这个关键字时出现了一个帖子。

    之前我就说过灰色5针接口很重要，因为这个灰色5针接口是一个触发开关，只有它能触发机头内切换视频输出界面，才能看到摄像头的图像。但是问题也来了，这位车友装的是山寨摄像头，他没有说"BACK LT"这根倒车影像触发线接在保鲜盒中的什么位置，于是私信了那位车友，得到的结果是需要一个插头的，但是我买的导航和倒影套装里都没有这么一个插头。而且一个是思铭车型，一个是CRV车型，车型不同保险盒内的针脚定义可能会不同，于是不敢贸然随从。

    还记得包装盒上的电话号码吗？死马当活马医吧，给生产厂家打电话，说明来意，加了QQ客服给我发了一份PDF文档，要知道这可是快10年的资料了。热泪盈眶中………………

    将灰色5针的2PIN棕色线接到保险盒三组大插头中最上的一组，找到中间位置褐色线，并接就取到了"BACK LT"触发信 号。

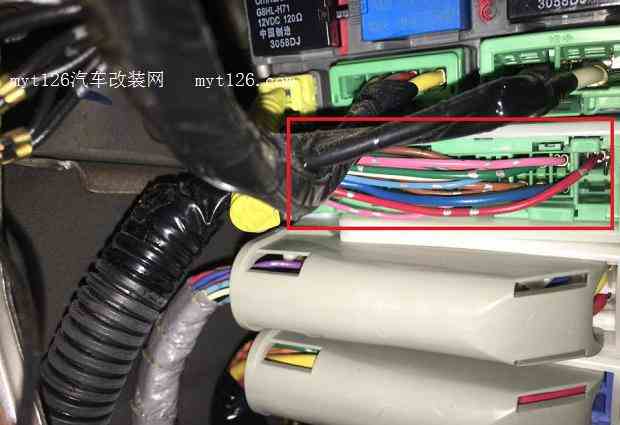

    手机伸进去拍照，没错，跟PDF文档上的内容吻合，也确实跟思铭车型的接线方式有区别，谨慎一点还是好的，毕竟保险盒上如果接线错误，问题会比较复杂。

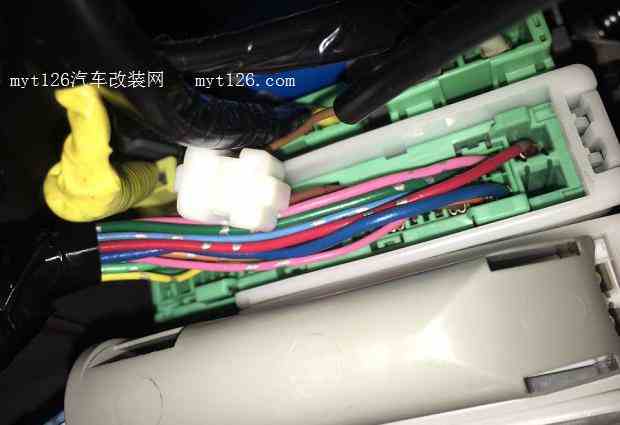

    找到褐色的线，压入并线小工具中。

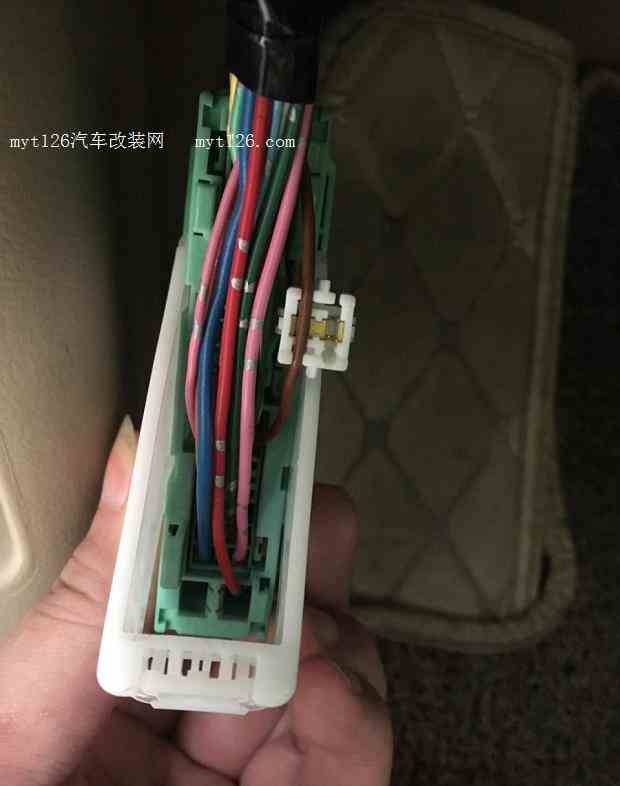

    把需要并线的线再压入，然后盖上小帽子。

   用钳子压紧，压到底，OK逆向装回，位置也挺好不会有异响。

    开电门，挂倒档！当——当——当——当——当-当！视频出现，老泪纵横啊！古董中的古董，居然也有春天。

    各位看官以为这就结束了？图样图森破！这机头居然还有个彩蛋！进工程模式，可以自己画梯形框。哈哈哈。

作者：zzwen　来源：wmyche汽车网
